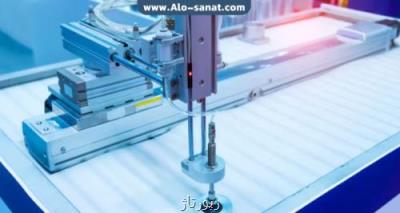

طراحی و مهندسی جک پنوماتیک برای بارهای سنگین

اهمیت طراحی مهندسی در جک‌های پنوماتیکی

در دنیای امروز که اتوماسیون صنعتی به بخش جدایی‌ناپذیر از تولید تبدیل شده است، تجهیزات محرک باید علاوه بر دقت، قدرت و دوام کافی نیز داشته باشند. به‌ویژه در صنایع سنگین، که بارهای زیاد و سیکل‌های کاری مداوم وجود دارد، طراحی و انتخاب درست عملگرها حیاتی است. یکی از اجزای کلیدی این سیستم‌ها، جک پنوماتیک است؛ ابزاری که با استفاده از هوای فشرده، انرژی را به حرکت مکانیکی تبدیل می‌کند.

اما تفاوت جک‌های مخصوص بارهای سبک و سنگین فقط در اندازه یا قطر سیلندر نیست. مهندسی داخلی، جنس بدنه، آب‌بندی، نوع راهنماها و حتی شیوه نصب، همگی باید به‌گونه‌ای طراحی شوند که جک بتواند در شرایط سخت بدون افت عملکرد کار کند. در واقع، طراحی جک‌های صنعتی سنگین یک فرآیند چندوجهی است که ترکیبی از مکانیک سیالات، علم مواد و مهندسی کنترل را در بر می‌گیرد.

عملکرد فیزیکی و مهندسی فشار در جک‌های پنوماتیکی

جک پنوماتیک با استفاده از فشار هوای فشرده درون سیلندر، نیرویی خطی تولید می‌کند که پیستون را به حرکت درمی‌آورد. این فشار معمولاً بین ۶ تا ۱۰ بار است، اما در جک‌های مخصوص بارهای سنگین، قطعات داخلی به‌گونه‌ای طراحی می‌شوند که تحمل فشارهای بالاتر و نیروهای جانبی را داشته باشند.

فرمول ساده‌ی F=P×AF = P × AF=P×A پایه‌ی محاسبه نیروی خروجی در طراحی است. در این رابطه، قطر سیلندر (A) تأثیر زیادی بر میزان نیرو دارد. بنابراین در سیستم‌هایی که نیاز به نیروی بیشتر دارند، افزایش قطر و انتخاب متریال مقاوم در برابر خمش ضروری است.

به‌طور معمول، در جک‌های سنگین از سیلندرهای فولادی یا آلومینیوم سخت‌کاری‌شده استفاده می‌شود و میله پیستون نیز با پوشش کروم یا نیکل برای جلوگیری از خوردگی پوشانده می‌شود. این انتخاب‌ها باعث می‌شود جک بتواند میلیون‌ها سیکل کاری را بدون افت فشار یا نشت هوا طی کند.

در کنار طراحی فیزیکی، کنترل فشار و جریان ورودی هوا نیز اهمیت زیادی دارد. برای مثال، اگر دبی هوای ورودی متناسب با حجم سیلندر نباشد، حرکت پیستون کند یا ناپایدار می‌شود. بنابراین در طراحی جک‌های سنگین، همیشه از شیرهای کنترل جریان (Flow Control Valve) و فیلتررگلاتورهای دقیق استفاده می‌شود تا فشار در محدوده ایمن و کارآمد باقی بماند.

جنس و متریال در طراحی جک‌های صنعتی

در طراحی یک جک پنوماتیک برای کاربردهای سنگین، انتخاب مواد سازنده نقش بسیار مهمی دارد. بدنه باید در برابر فشار و خمش مقاوم باشد، در حالی‌که وزن کلی جک نباید بیش از حد بالا برود تا نصب و نگهداری آن دشوار نشود.

آلومینیوم آلیاژی معمول‌ترین انتخاب برای بدنه جک‌های صنعتی است، زیرا نسبت استحکام به وزن بالایی دارد. در عین حال، برای کاربردهایی که محیط کاری مرطوب یا خورنده است، از فولاد ضدزنگ یا پوشش آنودایز سخت استفاده می‌شود.

برای میله پیستون، فولاد سخت با پوشش کروم به‌دلیل مقاومت بالا در برابر سایش و زنگ‌زدگی انتخاب می‌شود. آب‌بندی‌ها معمولاً از مواد مقاوم به حرارت و روغن مانند NBR، Viton یا PU ساخته می‌شوند تا در فشارهای بالا و سیکل‌های طولانی پایداری خود را حفظ کنند.

در جک‌های مخصوص خطوط پرس یا بسته‌بندی فلزی، طراحی درپوش‌ها به‌گونه‌ای است که نیروی فشاری به‌صورت یکنواخت روی کل سطح بدنه توزیع شود و از تغییر شکل یا نشتی جلوگیری کند.

نکات طراحی برای تحمل بارهای سنگین

برای افزایش توان و دوام جک پنوماتیک در بارهای بالا، مهندسان معمولاً چند اصل کلیدی را رعایت می‌کنند:

1. افزایش قطر سیلندر: بزرگ‌تر بودن سطح مؤثر پیستون باعث افزایش نیروی خروجی می‌شود.
2. استفاده از میل‌گردهای تقویتی: در مدل‌های خاص مانند جک‌های چهارمیل، صفحات جلو و عقب با میل‌گردهای مقاوم به هم متصل می‌شوند تا از بازشدن یا تغییر شکل جلوگیری شود.
3. به‌کارگیری ضربه‌گیرهای داخلی: برای جذب انرژی در پایان کورس حرکت و جلوگیری از ضربات ناگهانی.
4. استفاده از روان‌کار داخلی: برخی جک‌ها دارای سیستم روغن‌کاری خودکار هستند تا اصطکاک کاهش یابد.
5. استفاده از آب‌بندی چندلایه: به‌ویژه در مدل‌هایی که در فشار بالا یا محیط‌های دارای گردوغبار کار می‌کنند.

طراحی استاندارد و استحکام بالا در جک‌های پروفیلی

در بسیاری از خطوط تولید صنعتی، عملگرهایی مورد نیاز هستند که علاوه بر دقت حرکتی، در برابر فشارهای زیاد و سیکل‌های کاری طولانی نیز مقاوم باشند. در چنین شرایطی، جک پروفیلی DNC یکی از بهترین گزینه‌ها محسوب می‌شود. این جک‌ها مطابق با استاندارد ISO 6431 طراحی شده‌اند و در اکثر سیستم‌های پنوماتیکی قابل جایگزینی با سایر برندها هستند.

طراحی بدنه این جک‌ها به‌صورت پروفیلی و شیاردار انجام می‌شود تا علاوه بر استحکام بالا، امکان نصب آسان روی سازه‌های مختلف صنعتی فراهم گردد. شیارهای جانبی علاوه بر تسهیل در نصب، باعث می‌شوند سطح تماس بدنه با هوا بیشتر شده و گرما به‌صورت طبیعی دفع شود. این موضوع در خطوطی که جک به‌صورت مداوم تحت فشار است، اهمیت زیادی دارد.

از نظر ساختار داخلی، جک‌های DNC دارای پیستونی دقیق با آب‌بندی‌های مقاوم هستند که در فشارهای ۶ تا ۱۰ بار عملکردی یکنواخت و بی‌نقص ارائه می‌دهند.

ویژگی‌های فنی و عملکردی جک‌های DNC

جک پروفیلی DNC به‌دلیل طراحی استاندارد و قطعات با کیفیت، قادر است نیروهای بالایی تولید کند بدون اینکه دچار انحراف یا سایش بیش از حد شود. میله پیستون معمولاً از فولاد سخت کروم‌کاری‌شده ساخته می‌شود تا در برابر خمش و خوردگی مقاوم باشد. همچنین، صفحات جلویی و عقبی به‌صورت محکم با پیچ یا خار به بدنه متصل‌اند تا در برابر نیروی فشاری بالا پایداری کامل داشته باشند.

در مدل‌های صنعتی، آب‌بندی‌ها از نوع پلی‌یورتان یا وایتون هستند که در برابر دما و سایش مقاومت بسیار بالایی دارند. همین ویژگی‌ها باعث شده جک‌های DNC در صنایع فولاد، خودرو، پتروشیمی و بسته‌بندی فلزی کاربرد گسترده‌ای داشته باشند.

در پروژه‌هایی که نیاز به کنترل دقیق فشار و موقعیت پیستون وجود دارد، این جک‌ها با سنسورهای مغناطیسی ترکیب می‌شوند تا موقعیت لحظه‌ای پیستون را به سیستم کنترل مرکزی (PLC) ارسال کنند. این ویژگی در خطوط خودکار، دقت حرکتی را چند برابر افزایش می‌دهد.

مزایای مهندسی جک‌های پروفیلی در پروژه‌های سنگین

مهندسان طراح، جک پروفیلی DNC را به‌دلیل ویژگی‌های زیر، به‌عنوان یک عملگر صنعتی قدرتمند در پروژه‌های بار سنگین انتخاب می‌کنند:

1. پایداری ساختاری بالا: طراحی پروفیلی موجب توزیع یکنواخت نیرو در طول بدنه می‌شود.
2. دقت و تکرارپذیری حرکت: حتی در فشارهای بالا، پیستون بدون لرزش و انحراف حرکت می‌کند.
3. امکان نصب سنسور و کنترل هوشمند: برای هماهنگی با سیستم‌های PLC و کنترل خودکار سرعت یا موقعیت.
4. دوام زیاد در سیکل‌های مداوم: این جک‌ها برای کارکرد در خطوط شبانه‌روزی طراحی شده‌اند.
5. سهولت تعمیر و نگهداری: طراحی ماژولار جک DNC اجازه می‌دهد بدون باز کردن کل سیستم، بخش‌های آب‌بندی یا درپوش‌ها به‌راحتی تعویض شوند.

در بسیاری از خطوط پرس و مونتاژ، این جک‌ها به دلیل طراحی دقیق و قدرت بالا توانسته‌اند جایگزین مناسبی برای مدل‌های هیدرولیکی شوند؛ با این تفاوت که سیستم پنوماتیکی تمیزتر، سبک‌تر و کم‌هزینه‌تر است.

نقش DNC در سیستم‌های چندمحوره و ترکیبی

در پروژه‌های سنگین، گاهی چند جک به‌صورت هم‌زمان و هماهنگ کار می‌کنند تا نیرو در نقاط مختلف سازه تقسیم شود. جک پروفیلی DNC به‌دلیل ابعاد استاندارد و عملکرد پایدار، گزینه‌ای ایده‌آل برای چنین سیستم‌های چندمحوره است.

برای مثال، در دستگاه‌های پرس هوا، دو یا چند جک DNC به‌صورت موازی نصب می‌شوند تا فشار به‌طور مساوی بر سطح قطعه وارد گردد. در ماشین‌آلات بسته‌بندی فلزات یا مونتاژ قطعات بزرگ نیز، این جک‌ها حرکات متقارن و دقیق را بدون نیاز به سیستم‌های پیچیده فراهم می‌کنند.

در پروژه‌هایی که نیاز به باربری سنگین و کنترل گشتاور جانبی وجود دارد، DNC معمولاً در ترکیب با جک دوشفت استفاده می‌شود. این ترکیب باعث می‌شود بار به‌صورت یکنواخت بین دو محور تقسیم شود و دقت حرکتی بالا در کنار پایداری مکانیکی حفظ گردد.

طراحی ویژه برای پایداری و تعادل حرکتی

در بسیاری از کاربردهای صنعتی، جک‌ها تنها در راستای نیروهای مستقیم عمل نمی‌کنند؛ بلکه ممکن است بار به‌صورت نامتقارن یا خارج از مرکز به آن‌ها وارد شود. در چنین مواردی، استفاده از جک دوشفت بهترین راه‌حل برای حفظ تعادل و جلوگیری از خمش یا چرخش ناخواسته پیستون است.

این نوع جک با داشتن دو میله خروجی موازی، نیرو را به‌صورت یکنواخت در دو محور منتقل می‌کند و مانع از ایجاد گشتاور پیچشی روی پیستون می‌شود. طراحی خاص آن باعث می‌شود در شرایطی که یک سمت بار سنگین‌تر از سمت دیگر است، حرکت همچنان دقیق و مستقیم باقی بماند.

در صنایع فلزی، بسته‌بندی سنگین، تجهیزات رباتیک و ماشین‌آلات جابه‌جایی، از این نوع جک‌ها برای تضمین ثبات حرکتی استفاده می‌شود. وجود دو محور حرکتی باعث می‌شود نیرو و فشار در طول کورس حرکت به‌طور مساوی توزیع گردد و عمر آب‌بندی‌ها افزایش یابد.

ساختار و عملکرد فنی جک‌های دوشفت

جک دوشفت در ظاهر مشابه جک‌های دوطرفه معمولی است، با این تفاوت که در هر دو انتهای پیستون میله خروجی دارد. یکی از این میله‌ها معمولاً برای انتقال نیرو به مکانیزم خارجی استفاده می‌شود و دیگری وظیفه تعادل و جلوگیری از چرخش را بر عهده دارد.

هر دو میله معمولاً از فولاد کروم‌کاری‌شده ساخته می‌شوند تا در برابر فشارهای بالا، سایش و خوردگی مقاومت داشته باشند. درپوش‌های انتهایی و یاتاقان‌های داخلی نیز به‌گونه‌ای طراحی شده‌اند که تحمل هم‌زمان نیرو و گشتاور را داشته باشند.

از نظر عملکرد، این جک‌ها برای فشارهای کاری بین ۶ تا ۱۰ بار طراحی می‌شوند و با وجود طول بیشتر نسبت به جک‌های استاندارد، حرکتی بسیار پایدار و کنترل‌شده ارائه می‌دهند. آب‌بندی‌های چندلایه و استفاده از روان‌کار داخلی باعث شده اصطکاک به حداقل برسد و راندمان حرکتی بالا بماند.

در سیستم‌های چندمحوره، می‌توان از چند جک دوشفت به‌صورت هماهنگ استفاده کرد تا بارهای سنگین یا قطعات بزرگ را بدون نیاز به مکانیزم‌های مکانیکی پیچیده جابه‌جا کرد.

کاربردهای صنعتی جک‌های دوشفت

در صنایع سنگین که پایداری حرکتی و کنترل دقیق نیرو اهمیت دارد، جک دوشفت نقش بسیار مهمی ایفا می‌کند. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

• ماشین‌آلات پرس فلزی: برای فشار یکنواخت در دو نقطه هم‌زمان، بدون تغییر زاویه سطح تماس.
• دستگاه‌های مونتاژ قطعات بزرگ: جهت ثابت نگه‌داشتن موقعیت قطعات در زمان نصب یا جوشکاری.
• ربات‌های صنعتی و پالتایزرها: برای کنترل دقیق مسیر حرکتی بازوها با تعادل بالا.
• سیستم‌های انتقال سنگین: برای جابه‌جایی و بالابردن بسته‌ها، پالت‌ها یا ورق‌های فلزی در خطوط تولید.

به‌دلیل طراحی دو محوره، این جک‌ها تحمل بارهای خمشی و گشتاور را نسبت به مدل‌های تک‌شفتی دو برابر دارند. همین ویژگی باعث می‌شود در سیستم‌هایی که نیروهای جانبی غیرقابل اجتناب‌اند، گزینه‌ای بسیار مطمئن باشند.

نکات مهم در انتخاب و نگهداری جک‌های دوشفت

برای دستیابی به بهترین عملکرد جک دوشفت، رعایت چند نکته اساسی ضروری است:

1. انتخاب طول کورس مناسب: کورس‌های بیش از حد بلند ممکن است باعث افزایش خمش و سایش شوند.
2. تراز دقیق محورهای نصب: محورهای دو میله باید کاملاً موازی با محور بار باشند.
3. هوای تمیز و خشک: برای جلوگیری از خرابی زودهنگام آب‌بندی‌ها و یاتاقان‌ها.
4. بررسی دوره‌ای روان‌کاری: مخصوصاً در خطوطی که سیکل کاری بالا دارند.
5. استفاده از فیلتر و رگلاتور باکیفیت: تا فشار ورودی در محدوده طراحی باقی بماند.

این نوع جک‌ها معمولاً برای حرکت‌های دقیق و پرقدرت در شرایطی که ثبات و هم‌محوری اهمیت دارد، انتخاب می‌شوند. دوام بالا، دقت حرکتی، و مقاومت در برابر بارهای جانبی، از ویژگی‌های اصلی آن‌ها است که باعث محبوبیتشان در صنایع سنگین شده است.

پرسش و پاسخ (FAQ)

1. تفاوت اصلی جک دوشفت با جک‌های استاندارد چیست؟
جک دوشفت دارای دو میله خروجی است که تعادل حرکتی و توزیع یکنواخت نیرو را فراهم می‌کند، در حالی که جک‌های معمولی فقط یک میله دارند.

2. آیا جک دوشفت برای حرکات سریع مناسب است؟
خیر، به‌دلیل جرم بیشتر، برای حرکات پرقدرت اما کنترل‌شده طراحی شده است.

3. در چه فشاری بهترین عملکرد را دارد؟
در محدوده ۶ تا ۸ بار، تعادل بین قدرت، سرعت و طول عمر بهینه برقرار می‌شود.

4. آیا جک دوشفت نیاز به روغن‌کاری دارد؟
بله، هرچند برخی مدل‌ها دارای روان‌کاری دائمی هستند، اما بررسی دوره‌ای توصیه می‌شود.

5. آیا می‌توان جک دوشفت را به‌صورت عمودی نصب کرد؟
بله، اما باید از گاید یا پایه نگهدارنده برای حفظ محور حرکتی استفاده شود.

جمع‌بندی و نتیجه‌گیری

طراحی و مهندسی دقیق جک‌های پنوماتیکی، نقش مهمی در افزایش بازده و ایمنی سیستم‌های صنعتی دارد. در کاربردهای سنگین، جک پنوماتیک باید از لحاظ ساختار و متریال به‌گونه‌ای طراحی شود که فشار بالا و سیکل‌های طولانی را تحمل کند. در این میان، جک پروفیلی DNC با طراحی مستحکم و استاندارد بین‌المللی برای کاربردهای دقیق، و جک دوشفت با پایداری فوق‌العاده در تحمل بارهای جانبی، دو گزینه کلیدی برای مهندسان محسوب می‌شوند.

انتخاب درست نوع جک و تنظیم دقیق فشار، نه‌تنها عمر سیستم را افزایش می‌دهد، بلکه از توقف تولید و هزینه‌های تعمیراتی نیز جلوگیری می‌کند.
